يعد جهاز الإرسال والاستقبال البصري ، يُطلق عليه أحيانًا إلى جهاز إرسال الأرقام الضواحي الألياف ، مكونًا ربطًا يمكنه نقل واستقبال البيانات . وهو يتكون من جزأين رئيسيين: جهاز إرسال واستقبال . يستخدم هذا المكون الأليفي تقنية الألياف الضوئية لتحويل الإشارات الكهربائية إلى إشارات الضوء و VICE.
وضع الألياف
ولعل التصنيف الأساسي لأجهزة نقل الألياف الضوئية الألياف هو "نوع الوضع" للألياف التي يُقصد منها استخدام . التصنيف الأساسيين لأنواع وضع الألياف هما: multimode و singlemode {. multimode ، مع الأقطار الأساسية عادة في نطاق 50 إلى 62 {}. ألياف Singlemode ، التي لها أحجام أساسية في نطاق 8 إلى 9 ميكرون.
تسمح الألياف متعددة الأدوار ، مع فتحة الفتحة الأساسية الأكبر ، أنماطًا متعددة من الضوء للزوجين في الألياف . تنتشر هذه الأوضاع المختلفة من الضوء بسرعات مختلفة قليلاً أثناء سفرها إلى أسفل الألياف .. يمكن تحقيقها على الألياف المتعددة الأدوار كما يتناقض مع ألياف Singlemode . نظرًا لأن تطبيقات multimode تكون دائمًا وصولًا قصيرًا ، ولا يتم استخدام أجهزة الإرسال والأجهزة الاستقبال غير المكلفة بشكل غير مكلفة بشكل كبير في Singlemode ، فإن سعر MultiMode من الأسعار المملوكة بشكل كبير من الأسعار المفرطة. تلك .
معدل النقل
غالبًا ما يتم تصنيف وحدات أجهزة إرسال الألياف الضوئية الألياف بناءً على معدلات نقل البيانات الخاصة بهم . هناك خمس فئات شعبية تستخدم في تصنيف أجهزة استقبال الألياف الضوئية: 100gbase ، 40gbase ، 10gbase ، 1000 babase و 100base {{6} عدد من التسلسلات الهرمية لمعدل النقل الأخرى المرتبطة ببعض القطاعات الفرعية في السوق . المعدلات الشائعة للقناة الليفية ، وتستخدم تاريخيا لربط الحاسبات العالية ذات السرعة العالية وشبكات مساحة التخزين (SANS) ، هي: 1GBPs ، 2GBPs ، 4GBPs ، 8GBPS ، و 16GBPs {}} التسلسل الهرمي لسنوات عديدة مع معدلات الإرسال البصرية من: 155 ميغابت في الثانية ، 622 ميغابت في الثانية ، 2 . 488 جيجابت في الثانية ، 9.953 جيجابت في الثانية و 39،813 جيجابت في الثانية.
مسافة الإرسال
لا يمكن لجميع وحدات جهاز الإرسال والاستقبال البصري الألياف نقل البيانات بنفس المسافة . كما ذكر أعلاه ، فاخلط رئيسي واحد هو multiMode مقابل عابر Singlemode . لتطبيقات النقل multiMode ، معدل النقل {strupting strupting stupply strupting stupply strupting stupply stupply stupation stupation stupation stupation strupting stupation stupt that expant strupting etude stupply stupt to transform stupply stupt to transform stupt to transform stupation et expant stupation stupation stupt to transfor يتم تصنيف تطبيقات multimode عمومًا على أنها "الوصول القصير" ، عادةً مع التسميات "SR" (تستخدم 100 ميجابت في الثانية الأقدم "FX" و 1 جيجابت في الثانية باستخدام "SX") . هناك أجهزة استقبال متعددة الأدوات تسير على ما يلي مرة أخرى ، إلا أنه يتم تسويقها في المقبل بشكل كبير ، ولكن هناك ما سبق من المتغيرات المتقدمة. الوحدات النمطية القصيرة للغاية .
الطول الموجي
يتم استخدام الضوء بالأشعة تحت الحمراء في نقل البيانات عبر شبكات الألياف الضوئية . الطول الموجي هو قياس المسافة بين القمم المتتالية في الموجة الخفيفة . الأطوال الموجية ذات شقين: 1) توهين الألياف البصرية أقل بكثير في هذه الأطوال الموجية ؛ و 2) يوفر المعهد الوطني للمعايير والتكنولوجيا (NIST) المعايرة المتبقية لاختبار الألياف البصريات في هذه الأطوال الموجية . تم تصميم الألياف المتعددة الأدوار لتعمل بأطوال موجية 850nm و 1300nm ، في حين أن ألياف SingleMode محسّنة لمدة 1310nm و 1550 نانوم. من الأطوال الموجية ممكنة ضمن كل من ويندوز 1310nm و 1550nm باستخدام أجهزة الإرسال الدقيقة المدمجة . بين المخططين الأكثر شيوعًا والموحدة هما CWDM (متعدد الطول الموجي المتعدد) و DWDM (تعدد الأطوال الكثيفة ذات الطول الموجي) .
في كل من أنظمة CWDM و DWDM ، يتم توصيل كل من أجهزة الإرسال والاستقبال البصرية ، التي تنتقل بطولها الموجي المحدد ، بأجهزة الإرسال المتعددة للتقسيم الموجي . محدود وإضافة الألياف باهظة الثمن ، حتى عندما لا تكون المسافات طويلة بشكل خاص . في أنظمة المسافات الطويلة حيث يجب تضخيم النظام وتعويض التشتت عدة مرات ، يتم نشر DWDM على نطاق واسع {{6} تجديد كل قناة كل 80 كم أو نحو ذلك .
نوع الموصل
يمكن تصنيف موصلات الألياف الضوئية للزوجين ومحاذاة أجهزة الإرسال والاستقبال بحيث يمكن تصنيف الضوء عبر وحدات . الموصلات ، واحدة للإرسال وواحدة لاستلام . هناك أجهزة نقل أصحاب بصرية ثنائية الاتجاه (BIDI) التي يتم نشرها في أزواج مع كل نهاية نقل على طول موجة مختلفة (E . g . ، 1310nm و 1490nm) {} تعدد الإرسال المتعدد تقسيم الطول الموجي لفصل/الجمع بين الطوليين الموجيين . لأحدث وحدات QSFP و CFP التي تستخدم موصل MPO ، لا يوجد سوى موصل واحد ولكن ، كما هو موضح في الجدول أعلاه ، قد يكون لكل موصل 12 أو 24 من الألياف ، كل منها متصل بالاحتفال/الاستلام المفصل
تطبيقات أجهزة الإرسال والاستقبال البصرية 10G

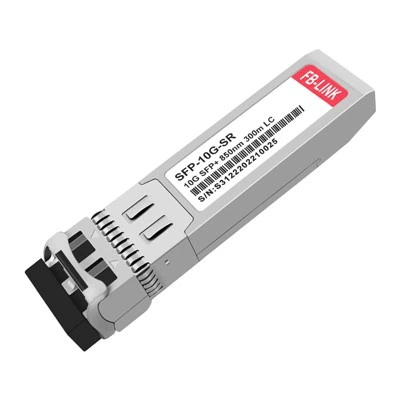

تتضمن أجهزة التحكم الضوئية البصرية 10G بشكل أساسي الوحدات البصرية SFP+ ووحدات XFP البصرية . الوحدة البصرية XFP كبيرة نسبيًا لأنها ظهرت مسبقًا ، في حين أن الوحدة البصرية SFP+} الشبكات بسبب أدائها القوي والمزايا الأخرى . اليوم ، تكون تقنية الشبكة 10G وسوقها ناضجة ، وعادة ما يكون الحل لمراكز البيانات 10G هو مفاتيح 10G مع SFP + 10 g optical modules. القدرات . سواء في شبكة المنطقة المحلية (LAN) أو شبكة واسعة (WAN) ، يمكن أن تلبي الوحدات البصرية 10G الطلب على النطاق الترددي العالي ونقل البيانات ذات السعة الكبيرة .
تطبيقات أجهزة الإرسال والاستقبال البصرية 40 جرام
إن نوع التغليف السائد الحالي لـ 40 غرامًا من أجهزة الإرسال والاستقبال البصرية هو QSFP +. هذه الوحدة البصرية المدمجة الساخنة القابلة للتبديل تحتوي عادةً السرعة .
تطبيقات 100 جرام من أجهزة الإرسال والاستقبال البصرية

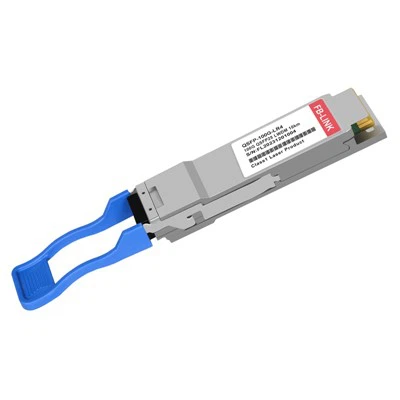

إن نوع الحزمة الرئيسي من جهاز الإرسال والاستقبال البصري 100G هو QSFP 28. إن جهاز نقل البيانات البصري QSFP28 يدعم وضع نقل البيانات 4 × 25G ، وبسبب كثافته العالية في المنفذ ، يتم استخدامها في توصيل البيانات السحابية وتكلفة منخفضة وتكلفة منخفضة التكلفة ، ويتم تفضيلها من قبل أدوات البيانات. يتم استخدام Connections . على نطاق واسع في مراكز البيانات ومشغلي الاتصالات والحوسبة السحابية وغيرها من الحقول التي تتطلب نقل بيانات ذات قدرة كبيرة واتصالات عالية السرعة .
تعمل وحدة جهاز الإرسال والاستقبال البصري على الطبقة المادية لنموذج OSI وهي واحدة من المكونات الرئيسية في نظام الاتصالات الألياف البصرية . وهي تتألف بشكل رئيسي من الأجهزة الإلكترونية البصرية (أجهزة الإرسال البصرية ، والمستقبلات البصرية) ، والدوائر الوظيفية ، والداخل البصري {{1}. وظائف التحويل الكهربائي الضوئي في اتصال الألياف البصرية .
تُدخل واجهة الإرسال إشارة كهربائية بمعدل رمز معين ، وبعد معالجتها بواسطة شريحة السائق الداخلي ، تنبعث الإشارة البصرية المعدلة للمعدل المقابل عن طريق ليزر أشباه الموصلات (LD) أو الثنائي المتداخل للضوء (LED) يتم إخراج الصمام الثنائي الكاشف الضوئي ، وإشارة كهربائية لمعدل التعليمات البرمجية المقابلة بعد المرور عبر مضخم pream .
اختر الطول الموجي الخاص بك
في البصريات الألياف ، يعد الطول الموجي أحد أكثر العوامل القياسية . سوف يؤثر الطول الموجي بشكل كبير على سرعة النظام ، والنطاق الذي يمكن أن يغطيه ، ما هو الأجهزة المتوافقة والجوانب الإضافية لتصميم الشبكة . يبدأ هذا القرار باختيار طول الودود ؛ يتبع كل شيء آخر بعد . بشكل عام ، يمكن أن تصل أطوال الموجات الأقصر إلى سرعات أعلى ، ولكن يمكن لأطوال موجية أطول أن تحمل الإشارة إلى أبعد من ذلك . لتجعلك تبدأ في هذا الطريق ، يمكنك التفكير في الأطوال الموجية الثلاثة الأكثر شيوعًا وكيف تؤثر على نطاق {{}}}
● لا يمكن أن تذهب إشارات 850 نانوم إلا حوالي 500 متر .
● يمكن أن تصل إشارات 1310NM إلى 40 كم في المسافة .
● يمكن أن تتجاوز إشارات 1550NM 40km .
تحقق من التوافق
هناك بعض الجوانب المختلفة للتوافق التي تحتاج إلى التفكير فيها مع جهاز الإرسال والاستقبال . الأول ، وغالبًا ما يكون أسهل ، هو عامل الشكل . كيف تقوم الكابلات بتوصيل جهاز الإرسال والاستقبال؟ هناك العديد من أنواع عوامل النماذج المتاحة لأسباب مختلفة . هناك أيضًا مسألة توافق OEM . يمكن لكل مصنع استخدام نظام إشارات الملكية الخاص بها . لذا ، تأكد من حصولك على معدات متوافقة مع ما لديك بالفعل.}
أسئلة توافق أخرى للإجابة:
● هل تحتاج إلى أجهزة استقبال ساخنة؟
● هل تحتاج إلى LC أو SC أو MPO أو RJ -45 أو اتصال آخر؟
● هل تحتاج إلى جهاز إرسال استقبال Ethernet/Copper أو جهاز إرسال أجهزة الإرسال والاستقبال الألياف؟
● ما هو الحد الأدنى لبلد كابل الألياف الذي تحتاجه؟ OM3 ، OM4 ، OS2 ، MPO ، إلخ؟
النظر في السرعات
تعد السرعة مصدر قلق كبير . عندما يتعلق الأمر بالبصريات الألياف ، يمكنك الحصول على شبكات سريعة بشكل لا يصدق ، لكنها ليست رخيصة . بالمثل ، إذا كنت تحاول توفير المال ، فإن التضحية بالسرعة هي واحدة من أسهل الطرق لخفض التكاليف . ما هي معدلات البيانات التي تحتاجها إلى الشبكة الخاصة بك؟ يجب عليك الإجابة على هذا السؤال أولاً . ، ثم تريد أن تفكر في المستقبل وكيف قد تنمو معدلات البيانات الخاصة بك بمرور الوقت . عندما تفكر من أجهزة الإرسال والاستقبال التي يمكنها التعامل مع مجموعة واسعة من معدلات البيانات ، عادة ما يكون المستقبليون الأكثر شيوعًا في فئات معدل البيانات التالية:
● 1 جيجابت في الثانية
● 10 جيجابت في الثانية
● 25 جيجابت في الثانية
● 40 جيجابت في الثانية
● 100 جيجابت في الثانية
فكر في المدى
كم تبعد الإشارة؟ لقد فكرت بالفعل في المدى قليلاً عند اختيار الطول الموجي الخاص بك ، ولكن هناك المزيد للمعادلة . الوضع المفرد (SMF) مقابل الألياف متعددة الأوضاع (MMF) تأثيرات نطاق الألياف بشكل كبير من ألياف الإشارات الخاصة بك أو ألياف الإشارات البعيدة عن الإشارات أو ألياف الإشارات الخاصة بك. كيلومترات بعيدا؟ أيضا ، ما هي المسافة القصوى التي يتم تصنيفها البصري؟ هذه أسئلة مهمة تملي الكثير من قرارك . إقران البصرية اليمنى ، مع الكابلات الصحيحة لتحقيق الإنتاجية الأكثر كفاءة وثبات لبياناتك هو ما يهم حقًا في نهاية اليوم .
تعرف على بيئتك
تعمل شبكات الألياف في جميع أنواع البيئات . يختلف مركز البيانات اختلافًا كبيرًا عن شبكة المراقبة الخارجية ، ولا يوجد الكثير من القواسم المشتركة مع مرفق الإنتاج الصناعي . ، لذا ، هل يتم تشغيل كبلات الألياف الخاصة بك عبر الجدران؟ هل تقع تحت الأرض؟ أم أنها تعمل فقط من جهاز إلى آخر في نفس الغرفة؟ ما مدى حارها؟ هل هناك عناصر تآكل؟ هل أنت قلق بشأن الغبار أو الماء؟ هناك العديد من المخاوف البيئية ، وتحتاج إلى معالجتها جميعًا . العامل الأكبر هو معدلات درجة الحرارة ، والتي يتم تقسيمها إلى تصنيفات درجة حرارة العمل:
● أجهزة الإرسال والاستقبال التجارية - درجة حرارة التشغيل الأساسية: 0 - 70 درجة c / 32 - 158 درجة f
● أجهزة الإرسال والاستقبال الصناعية - درجة حرارة التشغيل الأساسية: -40 - 85 درجة c / -40 - 185 درجة f
يجب تصنيف جهاز الإرسال والاستقبال الخاص بك للعمل في بيئته . إذا كنت تعمل في بيئة قاسية ، فستكون هناك فترات متداولة للمعدات المتانة ، لكنها ليست مجالًا يمكنك من خلاله التخلص من استثمارك .
نصائح عن أجهزة الإرسال والاستقبال البصرية
منع تلف ESD
يمكن أن يضر التفريغ الإلكتروستاتيكي المكونات الحساسة لجهاز الإرسال والاستقبال البصري الخاص بك ، لذلك من الضروري اتخاذ تدابير لمنعها . استخدام قفازات مضادة عند العمل مع جهاز الإرسال والاستقبال ، وارتداء حزام معصم مضاد للإستاتيك إذا كان ذلك ممكنًا.
استخدم كبل تصحيح الألياف الجودة وكابل الألياف
من الضروري استخدام كابلات تصحيح الألياف الضوئية عالية الجودة وكابلات الألياف مع أجهزة الإرسال والاستقبال الخاصة بك لضمان أداء الشبكة البصرية المثلى . يمكنك تقليل التوهين وفقدان الإشارة البصرية باستخدام مكونات عالية الجودة والحفاظ على شبكتك بسلاسة {}}}
لا تقم بتوصيل وقوة جهاز الإرسال والاستقبال البصري بالقوة
عند توصيل أو فصل جهاز الإرسال والاستقبال البصري ، احرص على عدم إلحاق الضرر بالمنفذ البصري .
غطي غطاء الغبار عندما لا يكون جهاز الإرسال والاستخدام قيد الاستخدام
حافظ على غطاء الغبار في مكانه عندما لا يكون قيد الاستخدام لإيقاف الغبار والحطام الآخر من الدخول داخل جهاز الإرسال والاستقبال البصري . يمكن أن يسبب جهاز الإرسال والاستقبال البصري القذر فقدان إشارة بصري ويؤدي في النهاية إلى مشاكل الشبكة .
حافظ على نظافة الألياف النظيف
من الأهمية بمكان الحفاظ على نظافة المستقبلي الضوئي للنهاية للحفاظ على اتصال بصري عالي الجودة . يمكن أن يصبح وجه النهاية البصرية مسدودًا مع الحصى والغبار والحطام الآخر ، مما يقلل من الإشارة البصرية {{3} عصا قطنية تنظيف الألياف أو الألياف لتنظيف آلية الموصل البصري ، أو مجرد استبدال جهاز إرسال استقبال بصري جديد .
يجب استخدام أجهزة الإرسال والاستقبال البصرية بيدي كأزواج
إذا كنت تستخدم أجهزة نقل الأشخاص البصريين البصريين ، فمن الضروري استخدامها في أزواج . على عكس جهاز الإرسال والاستقبال الدوبلك العادي ، يتميز جهاز الإرسال والاستقبال Bidi بأطوال موجية مختلفة على جهاز الإرسال والاستقبال البصري {2}
ضمان توافق جهاز الإرسال والاستقبال
بعض منصات التبديل السائدة قفل جهاز الإرسال والاستقبال وتمنع جهاز الإرسال والاستقبال القياسي من استخدام . ، وبعبارة أخرى ، كان جهاز الإرسال والاستقبال البصري "مشفرًا عن القفل" ويمكن استخدامه فقط مع هذا المفتاح المحدد . كنتيجة لذلك ، من المهم التحقق من توافق الإرسال والاستقبال البصري قبل شراء.} مع التبديل . في هذه الحالة ، تحتاج إلى التحقق من بائع الوحدة النمطية البصرية أو موفر منصة التبديل لمعرفة ما إذا كان يقدم قائمة توافق بصري للمرسل الإرسال والاستقبال البصري .
تأكد من أن نوع كبل الألياف يناسب جهاز الإرسال والاستقبال الخاص بك
يجب عليك التأكد من أن نوع كبل الألياف الضوئية يناسب المنفذ الضوئي الضوئي الضوئي . يدعم جهاز الإرجاع متعدد الأدوار فقط ناقل الحركة على كابل الألياف المتعددة ، في حين أن جهاز إرسال أوضح واحد يعمل فقط مع كابل الألياف الضوئية الواحدة {3} مهم .
استخدم مخففًا بصريًا لتجنب الحمل الزائد للمستقبل وتلف
تتميز بعض أجهزة الإرسال والاستقبال للمسافة الطويلة قوة بصرية قوية للغاية بالنسبة للمعدات المتصلة . نتيجة لذلك ، لروابط المسافة القصيرة ، يمكنك استخدام المخفف البصري لخفض الطاقة البصرية وحماية جهاز الاستقبال البصري الخاص بك من التالف.
لا تنظر مباشرة إلى منفذ الألياف
أثناء عمل جهاز الإرسال والاستقبال البصري ، عندما يعمل جهاز الإرسال والاستقبال البصري ، لا يوجد ضوء ساطع للغاية يخرج من المنفذ البصري .
