هل تقوم أنظمة الإرسال والاستقبال بإرسال البيانات؟
Oct 25, 2025|
نعم. لا تقوم أجهزة الإرسال والاستقبال بإرسال البيانات فحسب-إنها المترجمين الذين يجعلون-الاتصالات عالية السرعة أمرًا ممكنًا. ولكن هذا ما يفتقده معظم الناس: يرسل جهاز الإرسال والاستقبال البيانات ويستقبلها، ويحول الإشارات بين تنسيقات مختلفة (كهربائية إلى ضوئية، أو كهربائية إلى موجات راديوية) بالمللي ثانية. هذه القدرة ثنائية الاتجاه هي ما يفصلها عن أجهزة الإرسال البسيطة.
عندما يعمل مؤتمر الفيديو الخاص بك بسلاسة أو يقوم مركز البيانات بمعالجة ملايين المعاملات، تقوم أجهزة الإرسال والاستقبال بتحويل الإشارات الكهربائية إلى نبضات ضوئية، وإطلاقها عبر كابلات الألياف الضوئية بسرعات تقترب من 800 جيجابت في الثانية، ثم تحويلها مرة أخرى. وصل سوق أجهزة الإرسال والاستقبال الضوئية العالمية إلى 12.6 مليار دولار أمريكي في عام 2024، ومن المتوقع أن يصل إلى 42.5 مليار دولار أمريكي بحلول عام 2032-ليس لأنها عصرية، ولكن لأنها تمثل البنية التحتية غير المرئية التي تربط عالمنا القائم على البيانات.
مثلث الإرسال عبر جهاز الإرسال والاستقبال: فهم الصفقات-المقايضة
قبل الغوص في كيفية إرسال أجهزة الإرسال والاستقبال للبيانات، تحتاج إلى فهم القيد الأساسي. يعمل كل جهاز إرسال واستقبال ضمن ما أسميهمثلث نقل الإرسال والاستقبال:
السرعة (معدل البيانات)
/\
/ \
/ \
/ \
/________\
المسافة متوسطة
(الوصول) (النوع)
ولا يمكنك تحقيق أقصى قدر من هذه العناصر الثلاثة في وقت واحد دون زيادات كبيرة في التكلفة أو تنازلات تكنولوجية. وإليك سبب أهمية ذلك:
تحسين السرعة + المسافة→ أنت بحاجة إلى-ألياف ذات وضع واحد مزودة بأجهزة إرسال واستقبال طويلة-باهظة الثمن (طول موجي 1550 نانومتر، وبصريات متماسكة)
تحسين السرعة + المرونة المتوسطة→ حلول قصيرة المدى-بألياف متعددة الأوضاع أو نحاس، تقتصر على<100 meters
تحسين المسافة + التكلفة-وسيلة فعالة→ سرعة التضحية، واستخدام معدلات بيانات أقل
إن فهم هذا المثلث هو الخطوة الأولى في اختيار جهاز الإرسال والاستقبال المناسب. الآن دعونا نرى كيف تقوم هذه الأجهزة بنقل البيانات فعليًا.
كيف تقوم أجهزة الإرسال والاستقبال فعليًا بإرسال البيانات: -المراحل الأربع لعملية التحويل
مصطلح "إرسال البيانات" يقلل من أهمية ما يحدث. تقوم أجهزة الإرسال والاستقبال بإجراء-تحويل إشارة الوقت الحقيقي في كلا الاتجاهين. إليك دورة الإرسال الكاملة:
المرحلة الأولى: استقبال المدخلات الكهربائية
تصل البيانات إلى جهاز الإرسال والاستقبال كإشارة كهربائية من معدات الشبكة (المحول، جهاز التوجيه، الخادم). تمثل هذه الإشارة بيانات ثنائية-ملايين 1 و0 في الثانية.
بالنسبة لأجهزة الإرسال والاستقبال الضوئية، يتم توصيل هذا الإدخال الكهربائي من خلال دبابيس مطلية بالذهب- على واجهة الوحدة. تحمل الإشارة الكهربائية المعلومات الرقمية بجهد يتراوح عادة بين 0.4 فولت و1.2 فولت، اعتمادًا على البروتوكول.
المرحلة الثانية: تعديل الإشارة وتحويلها
هذا هو المكان الذي يحدث فيه السحر-وحيث تصبح معظم التفسيرات غامضة.
لأجهزة الإرسال والاستقبال الضوئية:يستقبل صمام ثنائي ليزر (VCSEL للوصول-القصير، أو DFB أو EML للوصول -البعيد) التيار الكهربائي ويحوله إلى نبضات ضوئية. لا يتم تشغيل/إيقاف الليزر ببساطة لمدة 1 و0 ثانية. تستخدم أجهزة الإرسال والاستقبال الحديثة تقنيات تعديل متطورة:
NRZ (عدم-عودة-إلى-الصفر): التشكيل الثنائي التقليدي، يستخدم حتى 100 جيجا
PAM4 (تعديل سعة النبض ذو 4 مستويات): يقوم بتشفير 2 بت لكل رمز باستخدام 4 مستويات مختلفة لشدة الضوء، مما يتيح سرعات 400G و800G
QAM16 (تعديل سعة التربيع ذو 16 مستوى): أكثر تعقيدًا، حيث يتم إرسال 4 بتات لكل رمز لتطبيقات فائقة السرعة-عالية-
على سبيل المثال، يستخدم جهاز الإرسال والاستقبال QSFP28 بسرعة 100 جيجا أربع قنوات ليزر متوازية، ترسل كل منها بسرعة 25 جيجابت في الثانية. تصل الإنتاجية المجمعة إلى 100 جيجابت في الثانية.
بالنسبة لأجهزة الإرسال والاستقبال RF (تردد الراديو):تقوم الإشارة الكهربائية بتعديل موجة حاملة عند ترددات راديوية محددة. تقوم أجهزة الإرسال والاستقبال الرقمية بتشفير البيانات الثنائية إلى موجات راديوية باستخدام تقنيات مثل FSK (مفتاح تحويل التردد) أو PSK (مفتاح تحويل الطور).
المرحلة 3: الإرسال عبر الوسيط
تنتقل الإشارة المحولة عبر الوسط المناسب:
الألياف الضوئية: تنتقل نبضات الضوء بسرعة 200000 كم/ثانية تقريبًا (ثلثي-سرعة الضوء في الفراغ) بسبب معامل انكسار الزجاج
موجات الراديو: ينتشر عبر الهواء بسرعة الضوء ولكن يواجه تداخلًا وقيودًا على المسافة
النحاس (أجهزة إرسال واستقبال إيثرنت): إشارات كهربائية من خلال كابلات -زوجية ملتوية، تقتصر على مسافات أقصر
فيما يلي نظرة مهمة غالبًا ما تفوتها المواصفات الفنية:لا يكون تدهور الإشارة -خطيًا مع المسافة. لا تفقد الإشارة الضوئية 10% من قوتها على مسافة 10 كيلومترات ثم 10% أخرى على مدى 10 كيلومترات التالية. وبدلا من ذلك، يتراكم التشتت (انتشار نبضات الضوء) بشكل تربيعي. ولهذا السبب فإن جهاز الإرسال والاستقبال 10G-LR الذي تم تصنيفه لمسافة 10 كم لن "يعمل بشكل أبطأ" عند مسافة 15 كم-فسوف يفشل تمامًا أو يواجه معدلات خطأ كارثية.
المرحلة الرابعة: الاستقبال والتحويل العكسي
عند الطرف المتلقي، يقوم جهاز إرسال واستقبال آخر بإجراء التحويل العكسي:
يمتص الكاشف الضوئي (ثنائي PIN الضوئي أو APD لحساسية أعلى) الضوء الوارد ويولد تيارًا كهربائيًا يتناسب مع شدة الضوء. يتم تضخيم هذا التيار الضوئي ومعالجته من خلال مضخم المعاوقة (TIA)، ثم يمر عبر دوائر الساعة واستعادة البيانات (CDR) لإعادة بناء الإشارة الرقمية الأصلية.
يقوم الجهاز المستقبل بعد ذلك بمعالجة هذه الإشارة الكهربائية كما لو أنها وصلت من مصدر محلي.
نصف-ثنائي الاتجاه مقابل كامل-ثنائي الاتجاه: وضع الاتصال الذي يغير كل شيء
ليست كل أجهزة الإرسال والاستقبال ترسل وتستقبل بنفس الطريقة. يؤثر وضع التشغيل بشكل كبير على تصميم الشبكة:
نصف -أجهزة الإرسال والاستقبال المزدوجة:يمكنه الإرسال أو الاستقبال، ولكن ليس في وقت واحد. تشترك كلتا الوظيفتين في نفس الهوائي أو قناة الألياف، مع وجود مفتاح إلكتروني يحدد الوضع الحالي.
يُستخدم في: أجهزة الاتصال اللاسلكي- وأجهزة راديو CB وبعض أجهزة استشعار إنترنت الأشياء
الميزة: تكلفة أقل، تصميم أبسط
القيد: تبلغ الإنتاجية الفعالة ما يقرب من 40-50% من السرعة المقدرة بسبب تبديل الحمل
أجهزة الإرسال والاستقبال المزدوجة الكاملة-:الإرسال والاستقبال في وقت واحد باستخدام قنوات أو أطوال موجية منفصلة.
أجهزة الإرسال والاستقبال الضوئية: استخدم ألياف Tx وRx منفصلة أو أطوال موجية مختلفة على نفس الألياف (WDM - مضاعفة تقسيم الطول الموجي)
أجهزة الإرسال والاستقبال RF: تعمل على ترددات مختلفة للإرسال والاستقبال
الإنتاجية: السرعة الكاملة المقدرة في كلا الاتجاهين
تعمل معظم مراكز البيانات وأجهزة إرسال واستقبال الاتصالات الحديثة في وضع {{0}الازدواج الكامل. عندما ترى مواصفات مثل "جهاز الإرسال والاستقبال بسرعة 100 جيجابت"، فهذا يعني عادةً 100 جيجابت في الثانية في كل اتجاه في وقت واحد - إجمالي عرض النطاق الترددي الإجمالي 200 جيجابت في الثانية.
التأثير العالمي-الحقيقي: ماذا يحدث عندما تفشل أجهزة الإرسال والاستقبال
النظرية شيء واحد. دعونا نلقي نظرة على ما يحدث عندما تتعطل أنظمة "-إرسال البيانات" هذه، بأرقام فعلية.
دراسة الحالة: فشل ارتباط مركز البيانات
في عام 2023، واجهت إحدى شركات الخدمات المالية أعطالًا متقطعة في جهاز الإرسال والاستقبال 40G QSFP+ في البنية التحتية التجارية الخاصة بها. الأعراض؟ ترتفع نسبة فقدان الحزمة إلى 0.8% خلال ساعات الذروة للتداول.
يبدو طفيفا. ولكن عند سرعة 40 جيجابت في الثانية، يكون هناك 320 ميجابت في الثانية من البيانات المفقودة. بالنسبة إلى-خوارزميات التداول عالية التردد التي تتخذ قرارات في أجزاء من الثانية، أدى ذلك إلى:
زيادة بنسبة 34% في الصفقات الفاشلة
متوسط زمن الوصول يقفز من 2.3 مللي ثانية إلى 18 مللي ثانية
تأثير الإيرادات المقدر: 2.1 مليون دولار على مدى ثلاثة أسابيع
السبب الجذري؟ تتسبب موصلات الألياف الملوثة في تدهور الطاقة الضوئية إلى ما دون عتبة حساسية جهاز الاستقبال. كانت أجهزة الإرسال والاستقبال ترسل البيانات-لكن الطرف المتلقي لم يتمكن من فك تشفيرها بشكل موثوق.
التكلفة الخفية لعدم التوافق
قام أحد موفري الاتصالات بنشر أجهزة إرسال واستقبال بسرعة 100 غيغابايت عبر شبكات المترو في عام 2024، حيث قام بدمج وحدات -الطرف الثالث مع معدات OEM. النتيجة: 23% من الروابط واجهت أخطاء غامضة "لم يتم التعرف على SFP" أو اتصالات غير مستقرة.
لم تكن المشكلة في قدرة جهاز الإرسال والاستقبال على إرسال البيانات-بل كانت في عدم تطابق البرامج الثابتة لـ EEPROM. لم تتمكن مراقبة التشخيص الرقمي (DDM) الخاصة بمفتاح المضيف من قراءة درجة الحرارة أو الجهد الكهربي أو مستويات الطاقة الضوئية، مما تسبب في إغلاق المنفذ تلقائيًا كإجراء للسلامة.
لقد أنفقوا 1.8 مليون دولار في استبدال الوحدات بوحدات متوافقة معتمدة و847 ساعة من المهندسين في استكشاف الأخطاء وإصلاحها-وهو وقت كان من الممكن تجنبه من خلال التحقق المناسب من البائع.
أنواع أجهزة الإرسال والاستقبال وخصائص نقل البيانات الخاصة بها
ترسل أجهزة الإرسال والاستقبال المختلفة البيانات بطرق مختلفة بشكل أساسي. إن اختيار النوع الخاطئ يشبه استخدام دراجة هوائية لنقل البضائع.

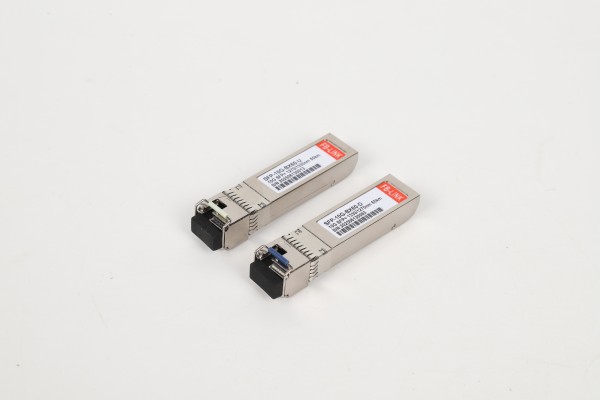

أجهزة الإرسال والاستقبال الضوئية (SFP، SFP+، QSFP، QSFP28، QSFP-DD)
كيف يرسلون البيانات:الكهربائية ← الضوئية (الصمام الثنائي الليزري) ← الألياف ← الضوئية ← الكهربائية (الصمام الثنائي الضوئي)
نطاقات السرعة:
SFP: ما يصل إلى 4.25 جيجابت في الثانية
SFP+: 10 جيجابت في الثانية
SFP28: 25 جيجابت في الثانية
QSFP28: 100 جيجابت في الثانية (4 × 25 جيجا ممرات)
QSFP-DD: 400 جيجابت في الثانية (8 × 50 جيجا ممرات)
OSFP: 800 جيجابت في الثانية (8 × 100 جيجا بايت مع PAM4)
قدرات المسافة:
SR (قصير المدى): 100-300 متر على الألياف متعددة الأوضاع
LR (مدى الوصول البعيد): 10 كم باستخدام ألياف ضوئية أحادية الوضع-.
ER (مدى الوصول الممتد): 40 كم
ZR (Ze Reach): 80 كم مع بصريات متماسكة
رؤية نقدية:يستخدم جهاز الإرسال والاستقبال 100G-SR4 طول موجة 850 نانومتر من VCSELs وألياف متعددة الأوضاع. لا يمكن أن يتفاعل مع 100G-LR4 باستخدام طول موجي 1310 نانومتر وألياف أحادية الوضع-، على الرغم من أن كليهما "100G." آلية النقل مختلفة جذريا.
أجهزة الإرسال والاستقبال RF (الترددات الراديوية).
كيف يرسلون البيانات:الكهربائية → تعديل التردد اللاسلكي → موجات الراديو → إزالة تشكيل التردد اللاسلكي → الكهربائية
التطبيقات:
المحطات الأساسية الخلوية (5G: موجة 24-100 جيجا هرتز مم)
الاتصالات عبر الأقمار الصناعية (1-40 جيجا هرتز)
أجهزة توجيه Wi-(2.4/5/6 جيجا هرتز)
أجهزة استشعار إنترنت الأشياء (تحت - جيجاهرتز للمدى الطويل والطاقة المنخفضة)
المسافة مقابل التردد-إيقاف:تنتقل الترددات المنخفضة إلى مسافة أبعد ولكنها تحمل بيانات أقل. تخترق إشارة 5G بتردد 700 ميجاهرتز المباني وتصل إلى مسافة 5-10 كم من البرج. توفر إشارة mmWave بتردد 28 جيجا هرتز سرعة تتراوح من 1 إلى 10 جيجابت في الثانية ولكنها بالكاد تخترق الزجاج، مما يحد من النطاق إلى<500 meters.
أجهزة إرسال واستقبال Ethernet (تعتمد على-النحاس)
كيف يرسلون البيانات:إشارات كهربائية عبر -كابلات نحاسية ملتوية
تحديد:
10BASE-T: 10 ميجابت في الثانية، 100 متر
1000BASE-T (جيجابت): 1 جيجابت في الثانية، 100 متر
10GBASE-T: 10 جيجابت في الثانية، 100 م (يتطلب Cat6a/Cat7)
واقع استهلاك الطاقة:يستهلك جهاز الإرسال والاستقبال النحاسي 10 جيجا 4-8 واط، بينما يستخدم جهاز الإرسال والاستقبال الضوئي SR 10 جيجا 1.5-2.5 واط. في المحول ذو 48 منفذًا، يكون الفرق 120-288 واط - وهو ما يكفي لتطلب أنظمة تبريد مختلفة.
ثورة 2024-2025: كيف يتغير نقل البيانات
يتغير مشهد أجهزة الإرسال والاستقبال بشكل أسرع مما يدركه معظم الناس. ثلاثة تطورات تعيد كتابة القواعد:
1. حاجز 800G وما بعده
شهد سوق أجهزة الإرسال والاستقبال العالمية انتقال وحدات 800G من النماذج الأولية إلى الإنتاج في عام 2024. وهذه ليست مجرد "400G أسرع"-إنها تتطلب فيزياء جديدة تمامًا:
تعديل PAM4بسرعة 100 جيجابت في الثانية لكل حارة (مقابل. 50 جيجابت في الثانية في 400 جيجا بايت)
DSP (معالجة الإشارات الرقمية)رقائق تستهلك 15-20 واط لكل وحدة
البصريات المجمعة-(CPO): دمج أجهزة الإرسال والاستقبال مباشرة على محولات ASICs للتخلص من الخسائر الكهربائية
قامت Google وAWS بالفعل بنشر 800G في مراكز البيانات ذات الحجم الكبير. السائق؟ مجموعات تدريب الذكاء الاصطناعي حيث تحتاج وحدات معالجة الرسومات إلى تبادل معلمات النموذج بسرعات غير مسبوقة. تتطلب مجموعة وحدة معالجة الرسومات NVIDIA H100 الواحدة التي تحتوي على 32000 وحدة معالجة رسومات 102.4 تيرابت في الثانية من عرض النطاق الترددي للتوصيل البيني.
2. أزمة استهلاك الطاقة
إليكم حقيقة غير مريحة: استهلكت مراكز البيانات 460 تيراواط في الساعة على مستوى العالم في عام 2023، أي 2% من الكهرباء العالمية. تمثل أجهزة الإرسال والاستقبال جزءًا متزايدًا من ذلك.
يجذب جهاز الإرسال والاستقبال QSFP 400 جيجا بايت - DD 12-14 واط. اضربها بآلاف المنافذ، وستضيف ميغاوات من حمل التبريد. وهذا يقود اتجاهين:
الضوئيات السيليكون: تصنيع المكونات البصرية باستخدام عمليات CMOS القياسية، مما يقلل الطاقة بنسبة 30-40%
التبريد السائل للبصريات: بعض تصميمات 2025 تغمر وحدات الإرسال والاستقبال في سائل عازل للتعامل مع الأحمال الحرارية التي تزيد عن 25 وات
3. كابوس التوافق يزداد سوءًا
مع زيادة السرعات، يزداد قفل البائع-قوة. قد يرفض محول Cisco Nexus جهاز إرسال واستقبال مشفر من Juniper-، حتى لو كان متطابقًا من الناحية الفنية، وذلك بسبب بيانات EEPROM المشفرة.
رد الصناعة؟ المشروع الحوسبة المفتوحة (OCP)يسعى إلى إنشاء البرامج الثابتة لجهاز الإرسال والاستقبال مفتوح المصدر-. لقد التزمت Facebook وMicrosoft وGoogle بالتصميمات المتوافقة، لكن معدات OEM القديمة لا تزال تهيمن على 67% من شبكات المؤسسات (Gartner, 2024).
استكشاف الأخطاء وإصلاحها: عندما لا تقوم أجهزة الإرسال والاستقبال بإرسال البيانات بشكل صحيح
تمثل خمسة أوضاع فشل 82% من مشكلات جهاز الإرسال والاستقبال:
1. موصلات الألياف الملوثة
الأعراض:رفرفة الارتباط المتقطع، معدل خطأ بت مرتفع (BER > 10^-9)
لماذا يتوقف نقل البيانات:حتى جزيئات الغبار المجهرية (< 1 micron) on the fiber ferrule scatter light, reducing received optical power below the receiver's sensitivity threshold (typically -14 to -20 dBm).
يصلح:استخدم مجهر فحص الألياف (وليس بالعين المجردة-فلا يمكنك رؤية المشكلة). نظف باستخدام مناديل خالية من الوبر-وكحول الأيزوبروبيل البصري-. لا تستخدم أبدًا الهواء المضغوط بمفرده-فإنه يعيد توزيع التلوث.
2. عدم تطابق الطول الموجي
الأعراض:لا يوجد ضوء ارتباط، وقراءة الطاقة الضوئية صفر أو منخفضة جدًا
لماذا:توصيل جهاز إرسال واستقبال 850 نانومتر بجهاز إرسال واستقبال 1310 نانومتر. إنهم يرسلون، لكن الثنائي الضوئي لجهاز الاستقبال مُحسّن لطول موجي مختلف ولا يقرأ سوى الضوضاء.
يصلح:تأكد دائمًا من أن كلا الطرفين يستخدمان نفس الطول الموجي. يبدو هذا واضحًا، ولكن في الشبكات المعقدة التي تحتوي على مئات من أجهزة الإرسال والاستقبال، تحدث عمليات نشر مختلطة.
3. تجاوز ميزانية الارتباط
الأعراض:يتم إنشاء الارتباط في البداية ولكنه يتدهور بمرور ساعات أو يفشل بشكل عشوائي
لماذا:يتجاوز إجمالي الخسارة البصرية (توهين الألياف + فقدان الموصل + فقدان الوصلة) ميزانية وصلة جهاز الإرسال والاستقبال. على سبيل المثال، تحتوي وحدة 10G-LR على ميزانية ارتباط نموذجية تبلغ 10 ديسيبل. إذا كانت الألياف التي يبلغ طولها 12 كم بها خسارة قدرها 0.35 ديسيبل/كم (4.2 ديسيبل) بالإضافة إلى أربعة موصلات بمعدل 0.5 ديسيبل لكل منها (2 ديسيبل) بالإضافة إلى وصلتين بمعدل 0.3 ديسيبل (0.6 ديسيبل)، فأنت عند 6.8 ديسيبل. أضف الشيخوخة وأنت تقترب من عتبة الفشل.
يصلح:قم بقياس فقدان الارتباط الفعلي باستخدام OLTS (مجموعة اختبار الفقد البصري). إذا كان الحد الفاصل، فقم بتنظيف جميع الموصلات أو استبدل جهاز الإرسال والاستقبال بنموذج ميزانية طاقة أعلى (على سبيل المثال، ER بدلاً من LR).
4. التحلل بالليزر
الأعراض:زيادة معدل الخطأ تدريجيا على مدى أشهر
لماذا:تتمتع الثنائيات الليزرية بعمر افتراضي محدود (50.000-100.000 ساعة نموذجيًا). مع تقدمهم في السن، تنخفض طاقة الخرج وتتدهور درجة النقاء الطيفي.
يصلح: Monitor transmit optical power via DDM/DOM (Digital Diagnostics Monitoring). If Tx power drops >3 ديسيبل من المواصفات، استبدل جهاز الإرسال والاستقبال. لا تنتظر الفشل التام.
5. تلف ESD (تفريغ الكهرباء الساكنة)
الأعراض:يتوقف جهاز الإرسال والاستقبال فجأة عن العمل بعد التعامل معه
لماذا:يمكن أن يصل جهد جسم الإنسان إلى 15000 فولت في الرطوبة المنخفضة. تعتبر المكونات الضوئية حساسة للغاية لـ ESD-. حتى الضربة غير المميتة-يمكن أن تؤدي إلى انخفاض الأداء.
يصلح:استخدم دائمًا أحزمة وحصر المعصم المقاومة للكهرباء الساكنة-. احتفظ بأجهزة الإرسال والاستقبال في عبوات مضادة للكهرباء الساكنة-حتى يتم التثبيت. قم بتثبيت نفسك على هيكل المعدات قبل لمس الوحدات.
اختيار جهاز الإرسال والاستقبال الصحيح: إطار القرار
لقد رأيت كيف تقوم أجهزة الإرسال والاستقبال بإرسال البيانات. الآن، كيف يمكنك اختيار الخيار الصحيح؟ استخدم هذا الإطار:
الخطوة 1: تحديد أولوية مثلث ناقل الحركة الخاص بك
رتبهم بالترتيب:
السرعة (الحد الأدنى المطلوب لمعدل البيانات)
المسافة (المدى الجسدي)
الميزانية (التكلفة لكل منفذ)
الخطوة 2: مطابقة عامل الشكل بالبنية التحتية
نوع منفذ المحول الموجود (SFP+، QSFP28، إلخ.)
قيود المساحة المادية
ميزانية الطاقة لكل فتحة منفذ
الخطوة 3: تحديد نوع الألياف أو المتوسطة
هل قمت بالفعل بتثبيت الألياف؟ يفحص:
الوضع الفردي- (السترة الصفراء عادةً) → استخدم أجهزة الإرسال والاستقبال LR/ER
متعدد الأوضاع OM3/OM4 (سترة مائية) ← استخدم أجهزة إرسال واستقبال SR
لا توجد ألياف → فكر في استخدام النحاس (كابلات DAC).<7m or wireless
الخطوة 4: التحقق من التوافق
تحقق من قائمة توافق الأجهزة (HCL) الخاصة بالمورد. بالنسبة لأجهزة الإرسال والاستقبال التابعة لجهات خارجية-:
تأكد من تطابق ترميز EEPROM مع بائع المحول الخاص بك
تحقق من دعم DDM/DOM
تحقق من توافق FEC (تصحيح الأخطاء الأمامية).
الخطوة 5: حساب التكلفة الإجمالية للملكية
لا تقارن أسعار الوحدات فقط:
استهلاك الطاقة × تكلفة الكهرباء × 5 سنوات
حمل التبريد العلوي (1 وات من معدات تكنولوجيا المعلومات=0.6واط من التبريد)
تكلفة التوقف المحتملة في حالة استخدام بائعين غير مثبتين
-مثال حقيقي للاختيار العالمي
سيناريو:ربط مبنيين لمركز بيانات يبعدان عن بعضهما مسافة 3 كم، ويحتاجان إلى 100 جيجابت في الثانية.
اختيار خاطئ:جهاز إرسال واستقبال 100 جيجا بايت - SR4 (300 دولار)
السبب: يستخدم SR4 أليافًا متعددة الأوضاع، ويقتصر على 100 متر كحد أقصى
النتيجة: لن تعمل على الإطلاق
الاختيار المتوسط:جهاز إرسال واستقبال 100G-LR4 (1200 دولار)
السبب: مصمم لمسافة 10 كم، ويعمل بشكل جيد على مسافة 3 كم
الجانب السلبي: الدفع مقابل قدرة النطاق غير الضرورية
الاختيار الأمثل:جهاز إرسال واستقبال 100G-LR4 LITE أو 100G-DR (600-800 دولار)
السبب: مثالي لمدى يتراوح بين 2 و10 كيلومترات، وهو مثالي لهذه المسافة
التوفير: 400-600 دولار لكل رابط دون المساس بالأداء
اضرب ذلك عبر 48 رابطًا، وستكون قد وفرت ما بين 19,200 إلى 28,800 دولار بينما تحصل على نفس الأداء.
التقنيات الناشئة: مستقبل نقل بيانات جهاز الإرسال والاستقبال
هناك تطوران سيعيدان تشكيل كيفية إرسال أجهزة الإرسال والاستقبال للبيانات في السنوات الثلاث إلى الخمس القادمة:
شركة -البصريات المعبأة (CPO)
بدلاً من أجهزة الإرسال والاستقبال القابلة للتوصيل، تتكامل المكونات البصرية مباشرة مع محول السيليكون ASIC. فوائد:
يمنع فقدان الكهرباء من الموصلات (يوفر ~ 3 وات لكل منفذ)
يقلل زمن الوصول بمقدار 30-50 نانو ثانية
يتيح 1.6T لكل منفذ (2×800G) في نفس المساحة الفعلية
التحدي: يتطلب الإصلاح استبدال المفتاح بالكامل، وليس جهاز الإرسال والاستقبال فقط. يؤدي هذا إلى تحويل الاقتصاديات-إلى مقبولة بالنسبة لأصحاب التوسع الفائق، ومشكوك فيها بالنسبة للمؤسسات.
الخطي-محرك البصريات القابلة للتوصيل (LPO)
تحتوي أجهزة الإرسال والاستقبال التقليدية على شرائح DSP مدمجة لمعالجة الإشارات. تعمل أجهزة الإرسال والاستقبال LPO على إزالة DSP، ونقل هذه الوظيفة إلى مفتاح المضيف ASIC. نتيجة:
ينخفض استهلاك الطاقة من 15 واط إلى 5-7 واط لكل منفذ 400 جيجا/800 جيجا
تكلفة أقل (400-600 دولار بدلاً من 1200 دولار لـ 400 جيجا)
المقايضة: يتطلب تبديل ASICs مع DSP متكامل. يعمل فقط مع أحدث معدات الجيل (Broadcom Tomahawk 5، Nvidia Spectrum-4).
ويقدر خبراء الصناعة أن LPO سوف يستحوذ على 40% من سوق 400G/800G بحلول عام 2026 (Cignal AI, 2024).
الأسئلة المتداولة
هل يمكن لأجهزة الإرسال والاستقبال إرسال واستقبال البيانات في نفس الوقت؟
نعم، إذا كانت -ثنائية الاتجاه (كما هو الحال في معظم أجهزة الإرسال والاستقبال الضوئية وأجهزة Ethernet الحديثة). تستخدم أجهزة الإرسال والاستقبال المزدوجة الكاملة-قنوات إرسال منفصلة-إما ألياف منفصلة أو أطوال موجية مختلفة أو ترددات مختلفة. وهذا يسمح بالاتصال المتزامن ثنائي الاتجاه بأقصى سرعة في كل اتجاه.
يمكن لأجهزة الإرسال والاستقبال النصف-المزدوجة (الشائعة في أنظمة التردد اللاسلكي الأقدم وأجهزة الاتصال اللاسلكي-) الإرسال أو الاستقبال فقط في أي لحظة معينة، وليس كليهما.
ما الفرق بين جهاز الإرسال والاستقبال؟
يرسل جهاز الإرسال الإشارات إلى الخارج فقط. يجمع جهاز الإرسال والاستقبال بين جهاز إرسال وجهاز استقبال في وحدة واحدة، مما يتيح الاتصال ثنائي الاتجاه. البادئة "trans-" تعني "عبر" أو "ما وراء"، بينما تأتي كلمة "ceiver" من كلمة "receiver."
من الناحية العملية: تحتوي محطة الراديو على جهاز إرسال (بث في اتجاه واحد-). يحتوي هاتفك الخلوي على جهاز إرسال واستقبال (محادثة ثنائية الاتجاه-).
هل تتطلب أجهزة الإرسال والاستقبال الضوئية الطاقة لإرسال البيانات؟
نعم. أجهزة الإرسال والاستقبال الضوئية هي أجهزة نشطة تتطلب طاقة كهربائية (عادةً 1.5-15 واط حسب السرعة والنوع). إنهم بحاجة إلى الطاقة من أجل:
قم بتشغيل الصمام الثنائي الليزري الذي يحول الإشارات الكهربائية إلى ضوء
تشغيل جهاز استقبال الثنائي الضوئي ودوائر التضخيم
تشغيل إلكترونيات التحكم والإدارة الحرارية
لا تحتاج المكونات الضوئية المنفعلة (مثل قارنات الألياف) إلى الطاقة، ولكن أجهزة الإرسال والاستقبال تفعل ذلك دائمًا.
هل يمكنني استخدام جهاز إرسال واستقبال 10G في منفذ 1G؟
أحيانا. تدعم العديد من أجهزة الإرسال والاستقبال 10G SFP+ "المعدل-تحديد" أو التفاوض التلقائي- للتشغيل بسرعات 1G عند توصيلها بمنفذ 1 جيجابت. لكن:
تحقق من ورقة بيانات جهاز الإرسال والاستقبال-فلا تدعم جميعها هذا
الرابط سيعمل على 1G وليس 10G
وهذا يكلف أكثر من استخدام وحدة 1G SFP الأصلية
للاستخدام المستمر، قم بشراء أجهزة إرسال واستقبال 1G. للاستبدال في حالات الطوارئ، تعمل وحدة 10G التي تدعم 1G كحل مؤقت.
كيف أعرف ما إذا كان جهاز الإرسال والاستقبال الخاص بي يقوم بالفعل بنقل البيانات؟
تحقق من ثلاثة مؤشرات:
ضوء الرابط: إذا كان مؤشر LED للمنفذ أخضر/ثابت، فهذا يعني أنه تم إنشاء الطبقة المادية
مراقبة الطاقة الضوئية: استخدم أوامر CLI مثل جهاز إرسال واستقبال الواجهات للتحقق من الطاقة الضوئية Tx و Rx. يجب أن يكون Tx ضمن المواصفات (عادة -2 إلى +2 ديسيبل ميلي واط لـ SR، ومن 0 إلى +4 ديسيبل ميلي واط لـ LR)
إحصائيات المرور: عرض عدادات البايت. إذا زادت عدادات Tx وRx، تتدفق البيانات في الاتجاهين
إذا ظهر ضوء الرابط ولكن حركة المرور لا تتدفق، فمن المحتمل أن تكون المشكلة في التكوين (VLAN، التوجيه) وليس في جهاز الإرسال والاستقبال.
لماذا ترتفع درجة حرارة جهاز الإرسال والاستقبال الخاص بي؟
يمكن أن ترتفع درجة حرارة أجهزة الإرسال والاستقبال بسبب:
تدفق الهواء غير كاف: مداخل المروحة مسدودة، جهاز الإرسال والاستقبال موضوع بالقرب من مصدر الحرارة
كثافة المنفذ المفرطة: 48 جهاز إرسال واستقبال في مفتاح صغير تولد حرارة كبيرة
درجة الحرارة المحيطة: فشل نظام التدفئة والتهوية وتكييف الهواء (HVAC) في مركز البيانات أو مشكلات في الممر الساخن
الطاقة الضوئية المفرطة: استخدام جهاز إرسال واستقبال -بعيد المدى على مسافة قصيرة دون تخفيف
تحقق من قراءات درجة حرارة DDM عبر عرض تفاصيل جهاز الإرسال والاستقبال للواجهات. إذا كانت درجة الحرارة أعلى من 70 درجة (158 درجة فهرنهايت) باستمرار، فقم بتحسين التبريد أو تقليل درجة الحرارة المحيطة. تعمل معظم أجهزة الإرسال والاستقبال تلقائيًا على تقليل الأداء أو إيقاف تشغيلها عند درجة حرارة 85-90 درجة لمنع حدوث أي ضرر.
هل يمكن الاعتماد على أجهزة الإرسال والاستقبال التابعة لجهات خارجية لإرسال البيانات؟
تعمل أجهزة الإرسال والاستقبال عالية الجودة التابعة لجهات خارجية من الشركات المصنعة ذات السمعة الطيبة (FS.com، وFlexoptix، و10Gtek) بشكل مماثل لوحدات OEM في نقل البيانات. الفيزياء البصرية هي نفسها.
الاعتبارات الرئيسية:
التوافق: تأكد من أن ترميز EEPROM يطابق أجهزتك
ضمان: قد يقوم بائعو OEM بإلغاء ضمان التبديل إذا تسببت أجهزة الإرسال والاستقبال غير التابعة للمصنعين الأصليين (OEM) في حدوث مشكلات (على الرغم من أن هذا أمر مشكوك فيه قانونيًا في العديد من الولايات القضائية)
يدعم: قد يرفض موردو OEM استكشاف الأخطاء وإصلاحها إذا اكتشفوا وحدات -طرف ثالث
بالنسبة لبيئات الإنتاج، استخدم وحدات -طرف ثالث معتمدة اجتازت اختبار قابلية التشغيل التفاعلي. بالنسبة للمختبر/المطور، عادةً ما تعمل أي وحدة نمطية متوافقة بشكل جيد.
خلاصة القول: لا تقوم أجهزة الإرسال والاستقبال بإرسال البيانات فحسب-إنها تعمل على تمكين البنية الأساسية الرقمية
نعم، تقوم أجهزة الإرسال والاستقبال بإرسال البيانات. لكن اختزالهم في مجرد "مرسلي البيانات" يخطئ الهدف. إنها محولات إشارات نشطة تؤدي مليارات التحويلات في الثانية، وتربط بين الوسائط المادية المختلفة، وتمكن العالم المترابط الذي نعتبره أمرًا مفروغًا منه.
إليك ما يهم:
مثلث الإرسال لجهاز الإرسال والاستقباليحكم كل اختيار: تشكل السرعة والمسافة والوسيط قيدًا لا مفر منه
يتضمن نقل البيانات أربع مراحل: الإدخال الكهربائي، التشكيل/التحويل، النقل المتوسط، والتحويل العكسي
النصف مقابل الكامل-يغير الاتجاه المزدوج سعة الشبكة بمقدار 2×: معظم أجهزة الإرسال والاستقبال الحديثة تعمل بنظام -ازدواج كامل
أوضاع الفشل يمكن التنبؤ بها: contamination, wavelength mismatch, exceeded link budget, laser degradation, and ESD damage account for >80% من القضايا
الصناعة تتطور بسرعة: 800 جيجا، وفوتونيات السيليكون، وCPO، وLPO ستعيد تشكيل نقل البيانات بحلول 2026-2027
إن مبلغ 14.7 مليار دولار الذي تم إنفاقه على أجهزة الإرسال والاستقبال الضوئية في عام 2025 ليس بمثابة نفقات-إنه الأساس الذي يجعل الحوسبة السحابية، و5G، والبنية الأساسية للذكاء الاصطناعي،-والاتصالات العالمية في الوقت الفعلي أمرًا ممكنًا. تعتمد كل مكالمة فيديو، ومعاملة مالية، وخدمة بث مباشر على هذه الوحدات الصغيرة التي تحول بأمانة النبضات الكهربائية إلى ضوء وتعود مرة أخرى، مليارات المرات في الثانية، 24/7/365.
إن فهم كيفية إرسال البيانات ليس مجرد معرفة تقنية. إنه فهم كيف يعمل العالم الحديث.
الوجبات السريعة الرئيسية
تقوم أجهزة الإرسال والاستقبال بإجراء اتصال ثنائي الاتجاه، حيث تقوم بإرسال واستقبال البيانات من خلال تحويل الإشارة النشط
يحدد مثلث الإرسال Transreciever (السرعة/المسافة/المتوسط) المفاضلات الحتمية-في كل عملية نشر
تقوم أجهزة الإرسال والاستقبال الضوئية بتحويل الإشارات الكهربائية إلى ضوء باستخدام ثنائيات الليزر، وتنقل عبر الألياف، ثم تحول مرة أخرى باستخدام الثنائيات الضوئية
توفر أجهزة الإرسال والاستقبال المزدوجة- الكاملة 2× عرض النطاق الترددي الفعال لنصف -الإرسال المزدوج عن طريق الإرسال والاستقبال في وقت واحد
خمسة أوضاع فشل (التلوث، عدم تطابق الطول الموجي، تجاوز ميزانية الارتباط، تدهور الليزر، ESD) تسبب معظم مشكلات جهاز الإرسال والاستقبال
يتجه السوق نحو 800 جيجا بايت،-البصريات المجمعة، وتصميمات المحركات الخطية- للتعامل مع متطلبات أعباء عمل الذكاء الاصطناعي/تعلم الآلة
تعمل أجهزة الإرسال والاستقبال التابعة لجهات خارجية بشكل موثوق عندما يتم تشفيرها واعتمادها بشكل صحيح من أجل التوافق
مصادر البيانات
Fortune Business Insights - تقرير سوق أجهزة الإرسال والاستقبال الضوئية 2024-2032
MarketsandMarkets - تحليل سوق أجهزة الإرسال والاستقبال الضوئية لعام 2025
أبحاث الأسبقية - 5سوق أجهزة الإرسال والاستقبال الضوئية G 2024-2034
PreScouter - تحليل صناعة أجهزة الإرسال والاستقبال الضوئية لعام 2024
تقرير Gartner - للبنية التحتية لمركز البيانات لعام 2024
Cignal AI - توقعات سوق الوحدات الضوئية لعام 2024
معلومات GSMA - تقرير اتصالات 5G العالمية لعام 2024
مصادر فنية متنوعة (TechtTarget، وGeeksforGeeks، وLenovo، وEqual Optics، وLINK-PP، وFiberMall)
