جهاز الإرسال والاستقبال البصري في مراكز البيانات
Aug 08, 2025|
أجهزة الإرسال والاستقبال البصرية في مراكز البيانات
دليل شامل لفهم التكنولوجيا والتطبيقات وعمليات التصنيع وراء المكونات الحرجة التي تعمل على توصيل مركز البيانات الحديث.

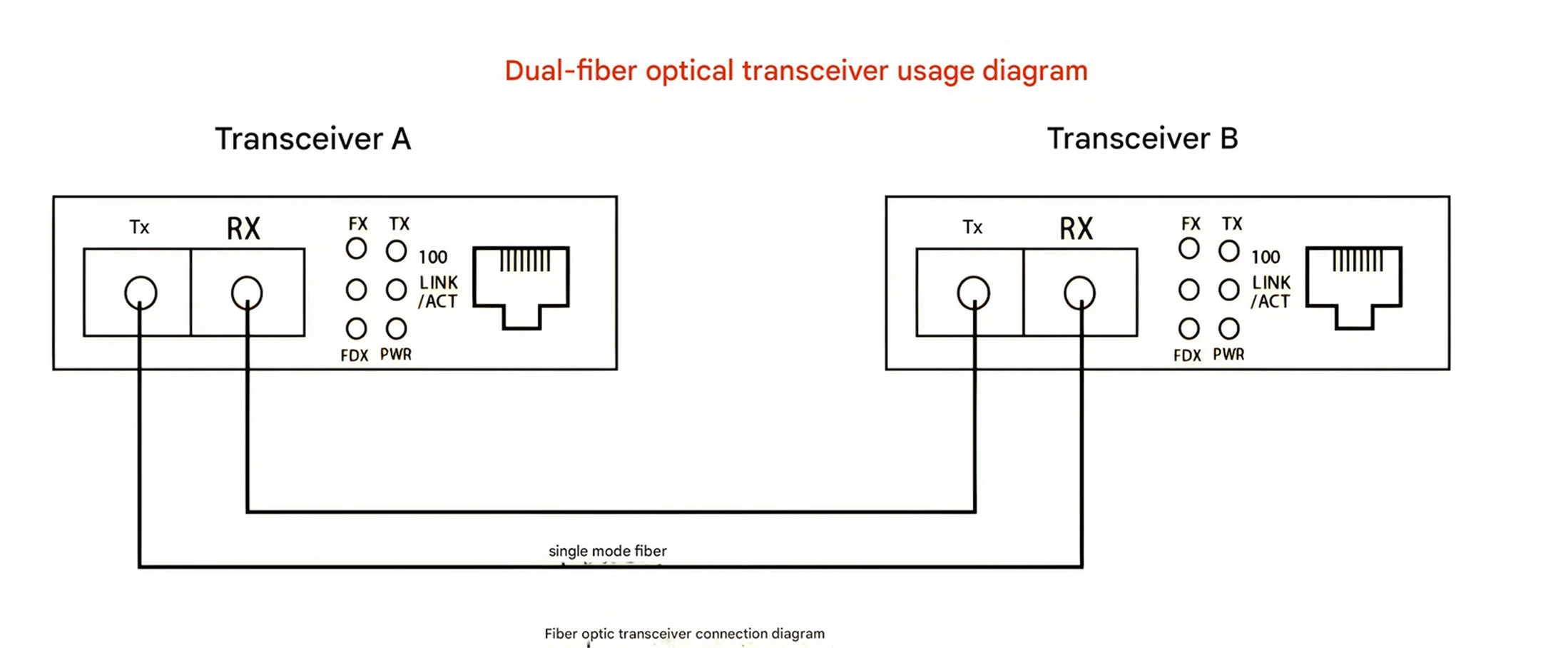

ما هو جهاز الإرسال والاستقبال البصري؟
في قلب اتصال مركز البيانات الحديثة ، يكمن مكون حاسم يمكّن النقل السريع للبيانات عبر الكابلات البصرية الألياف: جهاز الإرسال والاستقبال البصري.
جهاز الإرسال والاستقبال البصري هو جهاز مضغوط يجمع بين جهاز الإرسال وجهاز استقبال في وحدة واحدة. تتمثل وظيفتها الأساسية في تحويل الإشارات الكهربائية إلى إشارات بصرية للنقل على كابلات الألياف البصرية ثم العودة إلى إشارات كهربائية في الطرف المتلقي.
هذه القدرة ثنائية الاتجاه تجعل جهاز الإرسال والاستقبال البصري مكونًا أساسيًا في مراكز البيانات ، مما يتيح السرعة العالية - ، التواصل الطويل - اللازم للبنية التحتية للحوسبة الحديثة. بدون جهاز الإرسال والاستقبال البصري ، لن يكون نقل البيانات السريع الذي يعمل على تشغيل عالمنا الرقمي ممكنًا.
لقد كان تطوير وحدات جهاز الإرسال والاستقبال البصري الأصغر والأسرع وأكثر كفاءة فعالًا في مواكبة النمو الأسي في حركة البيانات التي تحركها الحوسبة السحابية ، وتحليلات البيانات الضخمة ، والذكاء الاصطناعي ، وغيرها من البيانات -.
الدور الرئيسي للمستقبلين البصريين
تعمل أجهزة الإرسال والاستقبال البصرية كواجهة حرجة بين المعدات الكهربائية (الخوادم والمفاتيح وأجهزة التوجيه) وشبكات الألياف الضوئية ، مما يتيح اتصالات عرض النطاق الترددي العالية - التي تشكل العمود الفقري للبنية التحتية لمركز البيانات.
لماذا تهم أجهزة الإرسال والاستقبال البصرية في مراكز البيانات
سرعة عالية
تتيح أجهزة الإرسال والاستقبال البصرية معدلات نقل البيانات من 10 جيجابت في الثانية إلى 400 جيجابت في الثانية وما بعدها ، مما يتجاوز بكثير ما هو ممكن مع الكابلات النحاسية.
مسافة طويلة
على عكس النحاس ، يمكن للكابلات البصرية الألياف ذات أجهزة الإرسال والاستقبال البصرية نقل البيانات على مسافات أطول بكثير دون تدهور الإشارة.
الحصانة
أجهزة الإرسال والاستقبال البصرية محصنة ضد التداخل الكهرومغناطيسي ، مما يجعلها مثالية لبيئات مركز البيانات الصاخبة.
كفاءة الفضاء
تصاميم جهاز الإرسال والاستقبال البصري الحديثة مضغوطة ، مما يتيح كثافة منفذ أعلى في المفاتيح وأجهزة التوجيه ، وتوفير مساحة مركز بيانات قيمة.
كيف تعمل أجهزة الإرسال والاستقبال البصرية
تتضمن التكنولوجيا وراء أجهزة الإرسال والاستقبال البصرية التحويل بين الإشارات الكهربائية والبصرية بكفاءة وسرعة ملحوظة.
الخروج من عملية عملنا
المدخلات الكهربائية
الإشارات الكهربائية من معدات الشبكة تدخل جهاز الإرسال والاستقبال البصري.
الإخراج البصري
تنتقل الإشارات البصرية من خلال الكابلات البصرية الألياف إلى وجهتها.
تحويل الإشارة
يتم تحويل الإشارات الكهربائية إلى إشارات بصرية للإرسال ، والعكس صحيح للاستقبال.
المكونات الرئيسية لجهاز إرسال أجهزة إرسال ضواحي بصري
ليزر الصمام الثنائي/LED
يحول الإشارات الكهربائية إلى الإشارات البصرية. توفر ثنائيات الليزر سرعة أعلى ومتناول أطول من المصابيح.
الكاشف الضوئي
يحول الإشارات البصرية الواردة إلى الإشارات الكهربائية. تشمل الأنواع الشائعة الثنائيات الدبوس والوديدات الضوئية للانهيار (APDS).
مضخم transimpedance
يضخّم الإشارات الكهربائية الضعيفة من الكاشف الضوئي إلى المستويات القابلة للاستخدام.
واجهة كهربائية
يربط جهاز الإرسال والاستقبال البصري بجهاز المضيف (Switch ، Router ، Server).
الموصل البصري
واجهات مع كابلات الألياف البصرية. تشمل الأنواع الشائعة موصلات LC و SC و MPO.
اعتبارات الطول الموجي ومعدل البيانات
الأطوال الموجية المستخدمة في أجهزة الإرسال والاستقبال البصرية
تعمل أجهزة الإرسال والاستقبال البصرية بأطوال موجية محددة من الضوء ، عادة في الطيف القريب - (850 نانومتر ، 1310 نانومتر ، و 1550 نانومتر) ، حيث يكون للكابلات البصرية الألياف الحد الأدنى من فقدان الإشارة.
850 نانومتر: الألياف المتعددة ، مسافات أقصر (حتى 300 متر)
1310nm: ألياف Singlemode ، مسافات متوسطة (تصل إلى 10 كم)
1550 نانومتر: ألياف Singlemode ، مسافات طويلة (تصل إلى 80 كم+ مع مكبرات الصوت)
تطور معدلات البيانات
زادت إمكانات معدل البيانات من أجهزة الإرسال والاستقبال البصرية بشكل مستمر لتلبية متطلبات النطاق الترددي المتزايد:
أجهزة إرسال الرسائل الضوئية في تطبيقات مركز البيانات
تلعب أجهزة الإرسال والاستقبال البصرية دورًا حيويًا في جوانب مختلفة من البنية التحتية لمركز البيانات ، مما يتيح اتصال السرعة العالي- الذي تعتمد عليه مراكز البيانات الحديثة.

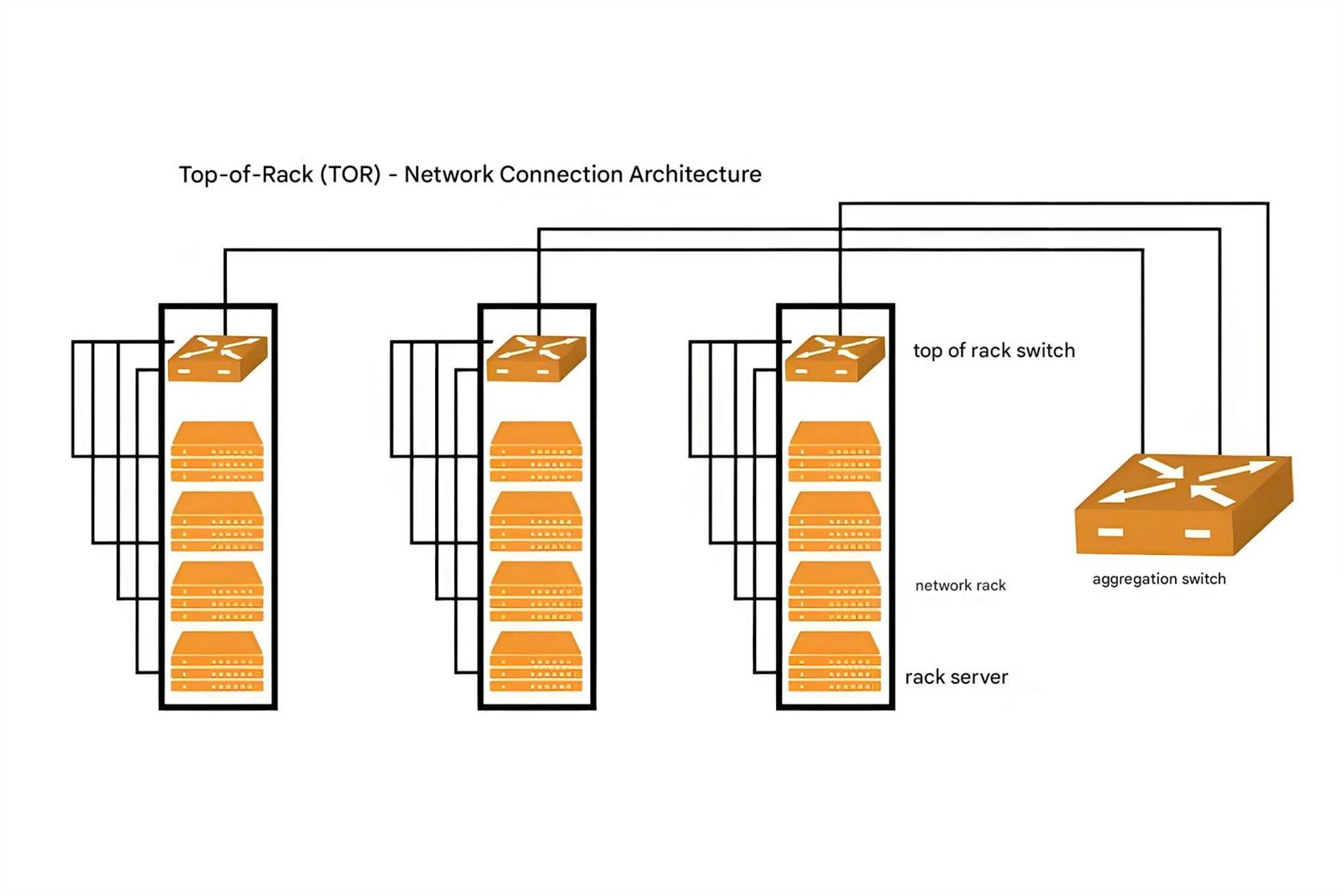

TOP - من اتصالات- Rack (tor)
أجهزة التحكم الضوئية في TOP - من خوادم- توصيل خوادم توصيل الرف داخل رف ، مما يوفر روابط عرض نطاق عالي- التي يمكن أن تتوسع مع متطلبات الخادم المتزايدة.
طبقات التجميع
في مفاتيح التجميع ، يقوم أجهزة الإرسال والاستقبال البصرية بتوحيد حركة المرور من رفوف متعددة ، مما يتطلب إمكانيات عرض النطاق الترددي الأعلى وغالبًا ما يكون الوصول لفترة أطول.
الشبكات الأساسية
يعتمد جوهر شبكات مركز البيانات على أجهزة نقل الأشخاص البصرية العالية - للتعامل مع تدفقات البيانات الضخمة بين أجزاء مختلفة من مركز البيانات.
تطبيقات جهاز الإرسال والاستقبال البصري في بنية مركز البيانات الحديثة
Leaf - بنية العمود الفقري
تستخدم مراكز البيانات الحديثة بشكل متزايد الأوراق - حيث تتيح أجهزة الإرسال والاستقبال البصرية السرعة العالية - ، غير - تمنع الاتصال بين مفاتيح الأوراق والعمود الفقري ، مما يخلق نسيجًا مرنًا وقابل للتطوير.
Inter - اتصال مركز البيانات
توصيل أجهزة الإرسال والاستقبال البصرية ذات إمكانيات الوصول الطويلة مراكز البيانات المنفصلة جغرافيا ، وتمكين تكرار البيانات ، واستعادة الكوارث ، والخدمات السحابية الموزعة.
عالية - الحوسبة الأداء
في مجموعات HPC ضمن مراكز البيانات ، توفر أجهزة الإرسال والاستقبال البصرية التوصيلات المنخفضة - ، واتصالات عرض النطاق الترددي العالية- ضرورية لمعالجة موازية وأعباء عمل الحوسبة الموزعة.
فوائد أجهزة الإرسال والاستقبال البصرية في مراكز البيانات السحابية
| فائدة | وصف | تأثير |
|---|---|---|
| قابلية التوسع | يدعم أجهزة الإرسال والاستقبال البصرية متطلبات النطاق الترددي المتزايد دون تغييرات في البنية التحتية الرئيسية | يمكّن مقدمي الخدمات السحابية من توسيع نطاق الخدمات بكفاءة |
| كفاءة الطاقة | تستهلك أجهزة الإرسال والاستقبال البصرية الحديثة طاقة أقل لكل جيجابت في الثانية مقارنة بالبدائل الكهربائية | يقلل |
| كثافة | تتيح المستويات الضوئية البصرية عامل الشكل الصغير كثافة منفذ أعلى في معدات الشبكة | يزيد من استخدام مساحة مركز البيانات المحدودة |
| مصداقية | الاتصالات البصرية أقل عرضة للتداخل وتدهور الإشارة | يحسن وقت تشغيل مركز البيانات العام والموثوقية |
| المستقبل - الدقيق | تستمر تقنية جهاز الإرسال والاستقبال البصري في التطور لدعم السرعات العالية | يحمي استثمارات البنية التحتية من التغييرات في التكنولوجيا السريعة |
عملية تصنيع جهاز الإرسال والاستقبال البصري
يتضمن إنتاج جهاز الإرسال والاستقبال البصري عمليات تصنيع دقيقة ومراقبة صارمة للجودة لضمان أداء موثوق به في بيئات مركز البيانات المتطلب.
يتم تصنيع المكونات الرئيسية لجهاز الإرسال والاستقبال البصري ، بما في ذلك ثنائيات الليزر ، ودائرة الضوئي ، والدوائر المتكاملة ، باستخدام عمليات تصنيع أشباه الموصلات المتقدمة بدقة نانومتر.
تتضمن إحدى الخطوات الأكثر أهمية محاذاة ديود الليزر بدقة مع واجهة الألياف البصرية. يجب أن تكون هذه المحاذاة ضمن ميكرومتر لضمان اقتران الضوء الفعال وتقليل فقدان الإشارة.
يتم تجميع المكونات الإلكترونية ، بما في ذلك السائقين ، ومكبرات الصوت ، ودوائر التحكم ، على الركيزة. يربط السلك هذه المكونات لتشكيل الدائرة الكهربائية الكاملة لجهاز الإرسال والاستقبال البصري.
يتم إرفاق مكونات جهاز الإرسال والاستقبال البصري في سكن واقعي مصمم للحفاظ على المحاذاة ، وتوفير اتصالات كهربائية ، وضمان الإدارة الحرارية المناسبة للتشغيل الموثوق.
يخضع كل جهاز إرسال استقبال بصري لاختبار صارم لمعلمات الأداء بما في ذلك معدل البيانات وجودة الإشارة واستهلاك الطاقة والتسامح في درجة الحرارة. يضمن المعايرة الأداء الأمثل عبر ظروف التشغيل.
تحديات التصنيع للمستجلة الضوئية
متطلبات الدقة
تتطلب المكونات البصرية محاذاة داخل أجهزة ميكرومتر ، وتتطلب معدات التصنيع الدقيقة للغاية وبيئات غرفة النظافة لمنع التلوث.
حتى اختلال طفيف يمكن أن يقلل بشكل كبير من الأداء ، ويزيد من فقدان الإشارة ، ويؤثر على الموثوقية الكلية لجهاز الإرسال والاستقبال البصري.
التكلفة مقابل الأداء
موازنة الأداء العالي مع الإنتاج بأسعار معقولة يمثل تحديًا مستمرًا. غالبًا ما تتطلب تقنيات جهاز الإرسال والاستقبال البصري المتقدمة مواد باهظة الثمن وعمليات تصنيع.
يبتكر الشركات المصنعة باستمرار لخفض تكاليف الإنتاج مع زيادة معدلات البيانات وتحسين مقاييس الأداء الأخرى.
الإدارة الحرارية
تولد ثنائيات الليزر الحرارة أثناء التشغيل ، والتي يمكن أن تؤثر على الأداء والعمر. يعد تصميم الإدارة الحرارية الفعالة في حزمة جهاز الإرسال والاستقبال البصري أمرًا بالغ الأهمية.
يجب أن تضمن عملية التصنيع مسارات تبديد الحرارة المناسبة مع الحفاظ على المحاذاة البصرية والأداء الكهربائي.
الاتساق والموثوقية
يعد إنتاج أجهزة الإرسال والاستقبال البصرية مع خصائص الأداء المتسقة أمرًا صعبًا بسبب حساسية المكونات البصرية لتصنيع الاختلافات.
تعد مراقبة الجودة الصارمة واختبارها ضرورية لضمان تلبية كل جهاز الإرسال والاستقبال البصري مواصفات الأداء ويمكن أن يعمل بشكل موثوق في بيئات مركز البيانات.
أنواع أجهزة الإرسال والاستقبال البصرية
تأتي أجهزة الإرسال والاستقبال البصرية في عوامل ومواصفات مختلفة ، كل منها مصمم لتطبيقات محددة داخل بيئات مركز البيانات.
عوامل شكل جهاز الإرسال والاستقبال البصري الشائع
SFP/SFP+
يدعم ما يصل إلى 10 جيجابت في الثانية
HOT - تصميم قابلة للتوصيل
يستخدم على نطاق واسع في مراكز البيانات
يدعم كل من الألياف المتعددة والأحواض المفردة
QSFP+
يدعم ما يصل إلى 40 جيجابت في الثانية
4 قنوات مستقلة
تستخدم لروابط السرعة العالية - بين المفاتيح
يمكن دعم الكابلات الاختراق
QSFP28
يدعم ما يصل إلى 100 جيجابت في الثانية
نفس شكل الشكل مثل QSFP+
شائع في النوى الحديثة لمركز البيانات
يدعم مخططات التعديل المختلفة
CFP/CFP2/CFP4
يدعم 100 جم إلى 400 جيجابت في الثانية
عامل شكل أكبر من QSFP
CFP4 أصغر من CFP الأصلي
تستخدم في اتصالات العمود الفقري السريع -
qsfp - dd
يدعم ما يصل إلى 400 جيجابت في الثانية
متتالية متوافقة مع QSFP28
مضاعفة الممرات الكهربائية لـ QSFP28
دليل -
OSFP
يدعم ما يصل إلى 400 جيجابت في الثانية وما بعده
مصمم للحرارة العالية أداء
8 ممرات كهربائية لعرض النطاق الترددي العالي
الأهداف التالية - احتياجات مركز بيانات الجيل
أجهزة إرسال الأرقام البصرية المصنفة عن طريق الوصول
وصول قصير
عادة ما يصل إلى 300 متر باستخدام الألياف المتعددة
التطبيقات الشائعة:
- intra - اتصالات الرف
- Short - المسافة inter - رف
- خادم مفاتيح TOR
متوسط
تصل إلى 10 كيلومترات باستخدام ألياف Singlemode
التطبيقات الشائعة:
- مركز البيانات inter - رف
- اتصالات شبكة الحرم الجامعي
- روابط طبقة التجميع
تصل الطويل
يصل إلى 40 كيلومترًا باستخدام ألياف Singlemode
التطبيقات الشائعة:
- ربط مركز البيانات
- شبكات المنطقة الحضرية
- Long - روابط الحرم الجامعي عن بعد
الوصول الموسع
80+ كيلومترات باستخدام ألياف Singlemode مع مكبرات الصوت
التطبيقات الشائعة:
- Long - روابط مركز البيانات
- مراكز البيانات المشتتة جغرافيا
- اتصالات التعافي من الكوارث
مستقبل أجهزة الإرسال والاستقبال البصرية
مع استمرار نمو متطلبات مركز البيانات ، تتطور تقنية جهاز الإرسال والاستقبال البصري لتلبية الحاجة إلى عرض النطاق الترددي العالي ، وكفاءة أكبر ، وقدرات جديدة.
ارتفاع معدلات البيانات
تتحرك الصناعة بسرعة نحو 400 جيجابت في الثانية و 800 جيجابت في الثانية من أجهزة الإرسال والاستقبال البصرية ، مع وجود أبحاث جارية بالفعل على Terabit - لكل - Second (1TBPs) تقنيات لتلبية متطلبات النطاق الترددي المتزايد من مراكز البيانات.
كفاءة الطاقة
تركز أجهزة الإرسال والاستقبال البصرية على بعد التالي- على تقليل استهلاك الطاقة لكل جيجابت في الثانية ، مع تصاميم ومواد جديدة تتيح تشغيل أكثر كفاءة لمواجهة تحديات الطاقة المتزايدة في مراكز البيانات الكبيرة.
CO - البصريات المعبأة
تطور واعد حيث يتم دمج أجهزة الإرسال والاستقبال البصرية مباشرة مع رقائق التبديل ، وتقليل الكمون واستهلاك الطاقة مع زيادة كثافة النطاق الترددي للبنية التالية-.
خريطة طريق لتكنولوجيا الإرسال والاستقبال البصرية
2020
100g السائدة
يصبح QSFP28 قياسيًا لترابط مركز البيانات
2023
400 جم التبني
QSFP - DD و OSFP تكسب الجر في مراكز مركز البيانات
2025
800g نشر
يبدأ الاعتماد الجماعي لـ 800 جم من أجهزة الإرسال والاستقبال البصرية
2027
CO - البصريات المعبأة
تصبح الحلول البصرية المتكاملة أكثر انتشارًا
2030+
1TBPS+ الحلول
تصبح سرعات terabit قياسية للتطبيقات النهائية-
التحديات والفرص المقبلة
التحديات الفنية
سلامة الإشارة بسرعات أعلى
يصبح الحفاظ على جودة الإشارة أمرًا صعبًا بشكل متزايد مع اقتراب معدلات البيانات وتجاوز 1 تلي في الثانية.
الإدارة الحرارية
تولد معدلات البيانات الأعلى المزيد من الحرارة ، والتي تتطلب حلول تبريد مبتكرة لنشرات جهاز الإرسال والاستقبال البصري الكثيف.
تخفيض التكلفة
غالبًا ما تأتي التقنيات الجديدة مع تكاليف أعلى تحتاج إلى تخفيض للتبني على نطاق واسع في مراكز البيانات.
التوافق المتخلف
يجب أن تتعايش تقنيات جهاز الإرسال والاستقبال البصري الجديد مع البنية التحتية الحالية خلال فترات الانتقال.
فرص الابتكار
تقنيات تعديل جديدة
يمكن أن تزيد تنسيقات التعديل المتقدم من معدلات البيانات دون الحاجة إلى مزيد من الممرات المادية في جهاز الإرسال والاستقبال البصري.
تقدم العلوم المادية
يمكن للمواد الجديدة لأشعة الليزر والكاشفات وأدلة الموجات تحسين الأداء وتقليل تكاليف أجهزة الإرسال والاستقبال البصرية.
AI - التصميمات المحسنة
يمكن للذكاء الاصطناعي تحسين تصميمات جهاز الإرسال والاستقبال البصري للأداء والطاقة والتصنيع.
التكامل الضوئي
يمكن أن تؤدي زيادة مستويات التكامل إلى تقليل الحجم ، وتحسين الأداء ، وانخفاض تكاليف وحدات جهاز الإرسال والاستقبال البصري.
الدور الحاسم للمستقبلين البصريين
أجهزة الإرسال والاستقبال البصرية هي الأبطال المجهولين لمراكز البيانات الحديثة ، مما يتيح السرعة العالية - ، اتصال موثوق به يشغل عالمنا الرقمي. من الحوسبة السحابية وتحليلات البيانات الضخمة إلى الذكاء الاصطناعي وإنترنت الأشياء ، يعتمد كل جانب من جوانب حياتنا المتصلة على هذه الأجهزة الصغيرة ولكن القوية.
مع استمرار نمو متطلبات البيانات بشكل كبير ، سيظل تطوير تقنيات جهاز الإرسال والاستقبال البصري الأكثر تقدماً حاسماً. الابتكار المستمر في هذا الحقل - من معدلات البيانات الأعلى وكفاءة أكبر لعوامل النماذج الجديدة وأساليب التكامل - ستضمن أن مراكز البيانات يمكن أن تستمر في تلبية احتياجات المشهد الرقمي للغد.
