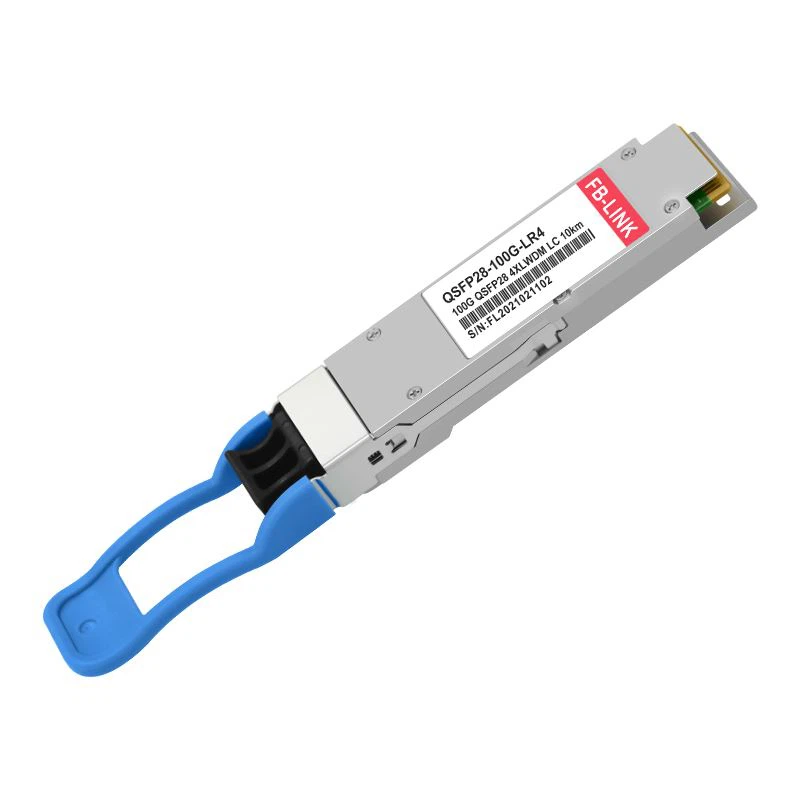

100 جيجا بايت إل آر

هذا المنتج عبارة عن وحدة إرسال واستقبال بسرعة 100 جيجابت/ثانية مصممة لتطبيقات الاتصالات البصرية المتوافقة مع 100GBASE LR لمعيار IEEE P802.3ba. تقوم الوحدة بتحويل 4 قنوات إدخال للبيانات الكهربائية بسرعة 25 جيجابت/ثانية إلى 4 قنوات من الإشارات الضوئية LAN WDM ثم تقوم بتعدد إرسالها في قناة واحدة للإرسال البصري بسرعة 100 جيجابت/ثانية. وعلى العكس من جانب جهاز الاستقبال، تقوم الوحدة بإلغاء تعدد إرسال الإدخال البصري بسرعة 100 جيجابت/ثانية إلى 4 قنوات من الإشارات الضوئية LAN WDM ثم تحويلها إلى 4 قنوات إخراج للبيانات الكهربائية.

الأطوال الموجية المركزية لقنوات LAN WDM الأربع هي 1295.56 و1300.05 و1304.58 و1309.14 نانومتر كأعضاء في شبكة الطول الموجي LAN WDM المحددة في IEEE 802.3ba. توفر أجهزة إرسال LAN WDM DFB المبردة عالية الأداء وأجهزة استقبال PIN عالية الحساسية أداءً فائقًا لتطبيقات 100Gigabit Ethernet حتى 10 كيلومترات ومتوافقة مع الواجهة البصرية مع متطلبات IEEE802.3ba Clause 88 100GBASE LR.

أضواء على العنصر:

• عامل الشكل QSFP28 MSA قابل للتبديل السريع

• متوافق مع IEEE 802.3ba 100GBASE-LR4

• مسافة الإرسال 10 كم في الألياف أحادية الوضع

• درجة الحرارة التجارية: 0~70 درجة

• TX: مبرد 4x25 جيجابت/ثانية LAN WDM TOSA (1295.56، 1300.05، 1304.58، 1309.14 نانومتر)

• RX: 4x25 جيجابايت/ثانية PIN ROSA

• الواجهة التسلسلية الكهربائية 4x28G (CEI-28G-VSR)

• استهلاك الطاقة لا يتجاوز 3.5 واط

• واجهة LC ثنائية النواة

• متوافق مع RoHS-6.

تم تصميم المنتج بعامل الشكل والاتصال البصري/الكهربائي وواجهة التشخيص الرقمية وفقًا لاتفاقية QSFP بالإضافة إلى اتفاقية المصادر المتعددة (MSA). لقد تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة وتداخل EMI. من بين الوحدات الضوئية 100GBASE لشركتنا، المنتجات الرئيسية هي: 100GBASE LR، 100GBASE ER، 100GBASE ZR، 100GBASE LR1، 100GBASE BIDI، إلخ. لمزيد من المعلومات، يرجى الاتصال بالمبيعات. . . . .

تستخدم الوحدة الضوئية 100GBASE LR4 الأجهزة الضوئية LAN WDM MUX وDEMUX لمضاعفة أربع قنوات متوازية 25G في وصلة ألياف 100G.

مسافة الإرسال 10 كم في الألياف أحادية الوضع

الألياف أحادية الوضع: القلب الزجاجي المركزي رقيق جدًا (يبلغ قطر القلب عمومًا 9 أو 10 ميكرومتر)، ويوجد وضع نقل واحد فقط للألياف. إن فقدان الإرسال وتشتت الإرسال للألياف أحادية الوضع صغير نسبيًا. يمكن أن يؤدي فقدان الإرسال الصغير إلى جعل مسافة نقل الإشارة في الألياف الضوئية أطول، كما أن تشتت الإرسال الصغير يفضي إلى نقل البيانات عالية السرعة وذات السعة الكبيرة. لذلك، في أنظمة الاتصالات، وخاصة في أنظمة الاتصالات ذات السعة الكبيرة، يتم استخدام معظم الألياف الضوئية أحادية الوضع.

وفقًا لتوصيات قطاع تقييس الاتصالات (ITU-T) الصادرة عن الاتحاد الدولي للاتصالات، يمكن تقسيم الألياف أحادية الوضع إلى ستة أنواع: G.652 وG.653 وG.654 وG.655 وG.656 وG.657 أحادية الوضع الألياف، منها الألياف أحادية الوضع G.652 وG.655 هي أكثر أنواع الألياف شيوعًا. بالمقارنة مع الألياف متعددة الأوضاع، يمكن للألياف أحادية الوضع أن تدعم مسافة نقل أطول. من شبكة إيثرنت بسرعة 100 ميجابت في الثانية إلى شبكة جيجابت 1 جيجابت، يمكن للألياف أحادية الوضع أن تدعم مسافة نقل تزيد عن 5000 متر.

يتم استخدام الألياف الضوئية أحادية الوضع في أنظمة اتصالات الألياف الضوئية ذات المسافات الطويلة وعالية السعة وشبكات المنطقة المحلية للألياف الضوئية وأجهزة استشعار الألياف الضوئية المختلفة.

100GBASE LR4 مناسب لمفاتيح الألياف الضوئية والخوادم وبطاقات الشبكة الضوئية وجدران الحماية وأجهزة التوجيه وأجهزة الإرسال والاستقبال وأجهزة الإرسال والاستقبال الضوئية والمحطات الأساسية وغيرها من المعدات. يدعم على نطاق واسع CISCO، وHUAWEI، وH3C، وIntel، وZTE، وDELL، وBrocade، وRuijie، وD-link، وFiberHome، وLenovo، وMellanox، وTP-link، وIBM، وJuniper، وNETGEAR، وHP، وAruba، وArista، وMikrotik وغيرها من العلامات التجارية للبصريات معدات النقل .
